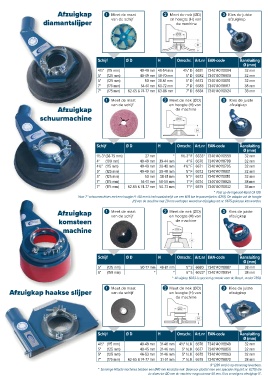

Page 73 - Dust-Solutions-Catalogus-2020

Afzuigkap 1 Meet de maat  Meet de nek (ØD)  Kies de juiste

diamantslijper van de schijf en hoogte (H) van afzuigkap
de machine

Schijf Ø D H Omschr. Art.nr EAN-code Aansluiting
Ø (mm)
4½" (115 mm) 40-49 mm 49-54 mm 4½" D 6681 7340140118894 32 mm
5" (125 mm) 40-49 mm 49-70 mm 5" D 6682 7340140118900 32 mm
5" (125 mm) 50 mm 38-61 mm 5" D 6673 7340140118818 32 mm
7" (175 mm) 54-61 mm 63-72 mm 7" D 6683 7340140118917 38 mm
7" (175 mm) 62-65 & 74-77 mm 63-86 mm 7" D 6684 7340140118924 38 mm

1 Meet de maat  Meet de nek (ØD)  Kies de juiste
Afzuigkap van de schijf en hoogte (H) van afzuigkap
de machine
schuurmachine

Schijf Ø D H Omschr. Art.nr EAN-code Aansluiting
Ø (mm)
1½-3" (38-75 mm) 27 mm * 1½-3" F 6633* 7340140118559 32 mm
4" (100 mm) 40-49 mm 39-44 mm 4" F 6670 7340140118788 32 mm
4½" (115 mm) 40-49 mm 39-48 mm 4½" F 6671 7340140118795 32 mm
5" (125 mm) 40-49 mm 39-48 mm 5" F 6672 7340140118801 32 mm
5" (125 mm) 50 mm 38-61 mm 5" F 6673 7340140118818 32 mm
7" (175 mm) 54-61 mm 50-59 mm 7" F 6674 7340140118825 38 mm
7" (175 mm) 62-65 & 74-77 mm 50-73 mm 7" F 6675 7340140118832 38 mm
* Past op de Ingersoll-Rand CA 120.
Voor 7" schuurmachines met een hoogte H <50 mm is het noodzakelijk om een M14 toe te passen(art.nr. 6219). De adaptor zal de hoogte
(H) van de machine met 20 mm verhogen waardoor afzuigkap art.nr. 6675 gekozen kan worden.

Afzuigkap 1 Meet de maat  Meet de nek (ØD)  Kies de juiste
van de schijf
en hoogte (H) van
afzuigkap
komsteen de machine
machine

Schijf Ø D H Omschr. Art.nr EAN-code Aansluiting
Ø (mm)
5" (125 mm) 50-77 mm 46-81 mm 5" S 6680 7340140118887 38 mm
6" (150 mm) * * 6" S 6023* 7340140118054 38 mm
* Afzuigkap 6023 is speciaal gemaakt voor de Bosch, model 7350.

Afzuigkap haakse slijper 1 Meet de maat  Meet de nek (ØD)  Kies de juiste
afzuigkap
en hoogte (H) van
van de schijf
de machine

Schijf Ø D H Omschr. Art.nr EAN-code Aansluiting
Ø (mm)
4½" (115 mm) 40-49 mm 31-46 mm 4½" N, K 6676 7340140118849 32 mm
5" (125 mm) 40-45 mm 31-46 mm 5" N, K 6677 7340140118856 32 mm
5" (125 mm) 46-53 mm 31-46 mm 5" N, K 6678 7340140118863 32 mm
7" (175 mm) 62-65 & 74-77 mm 31-51 mm 7" N, K 6679 7340140118870 38 mm
9" (230 mm) is op aanvraag leverbaar.
* Sommige Hitachi machines hebben een Ø40 mm konische nek. Daarvoor plaatst men een speciale ring (art.nr. 6270) die
de diameter ØD van de machine vergroot naar 50 mm. Kies vervolgens afzuigkap 5".
